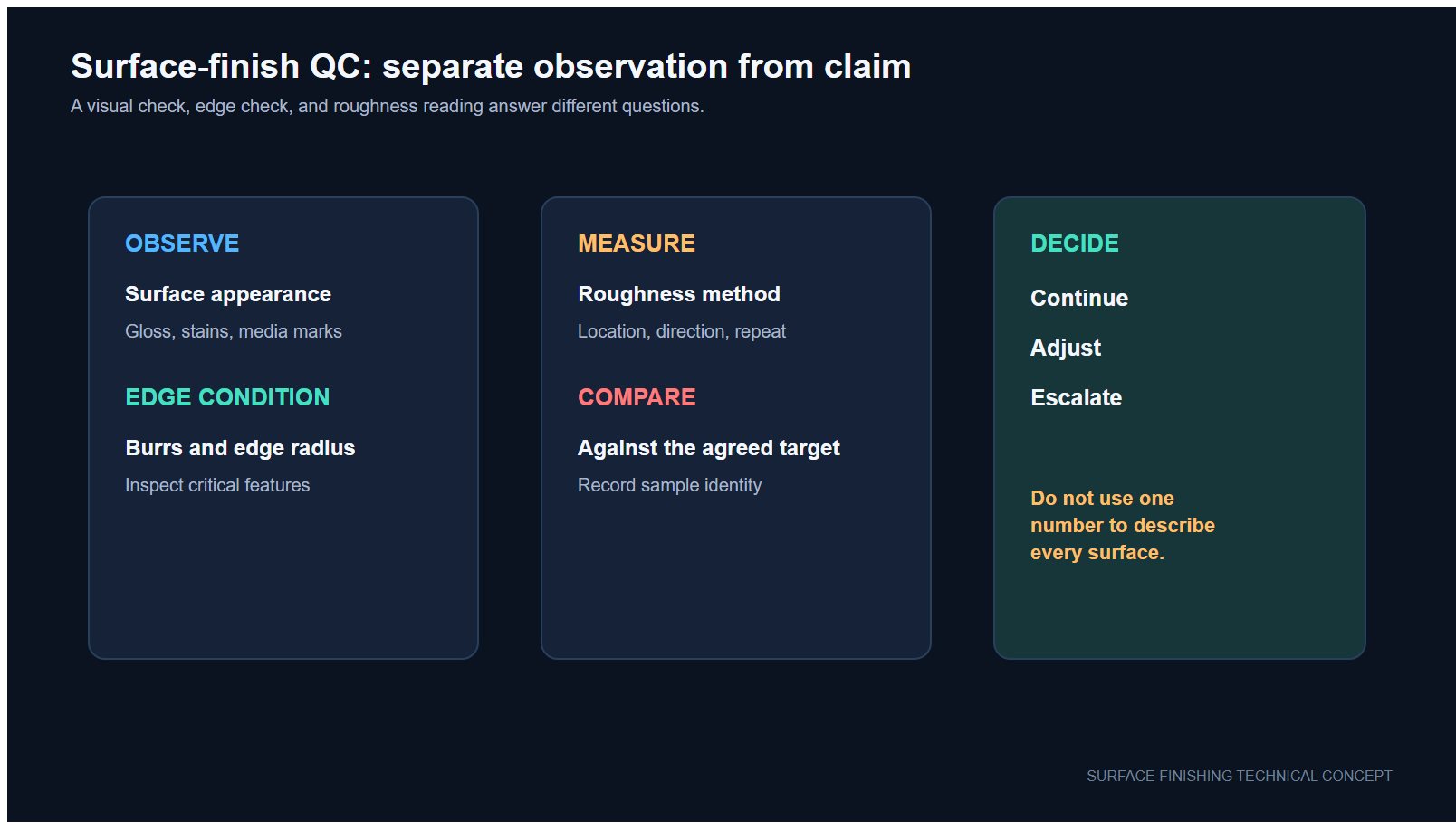

Cómo medir la altura de la rebaba, el cambio de borde y Ra después del desbarbado Una prueba de acabado es difícil de aprobar cuando “se ve más suave” es el único resultado. La eliminación de rebabas, la conservación del borde y la textura superficial son preguntas diferentes, por lo que necesitan comprobaciones separadas. Este plan práctico de medición ayuda a compradores y proveedores a comparar piezas entrantes con muestras de prueba sin inventar un límite de aceptación universal. Flujo de trabajo conceptual de medición. El dibujo no representa un resultado medido del cliente. Comience con el dibujo y el riesgo funcional Marque las características que afectan al ajuste, sellado, recubrimiento, ensamblaje o manipulación. Una rebaba en un orificio transversal puede necesitar una comprobación de altura; un borde funcional puede necesitar una comparación de radio o perfil; una cara de sellado puede necesitar un parámetro de textura superficial especificado. No sustituya el requisito del dibujo por un objetivo genérico de “pulido”. Mantenga separadas tres preguntas 1. ¿Sigue presente la rebaba? Utilice una dirección de observación definida y un método óptico o de perfil repetible. Registre la ubicación de la característica, el aumento o instrumento, la iluminación, el dispositivo de fijación y si el resultado es una lectura máxima, un valor de perfil o una regla visual de aprobado/rechazado. Fotografía la misma característica antes y después de la prueba cuando sea práctico. 2. ¿Ha cambiado el borde? Mida el borde donde la función requiera control. Dependiendo del dibujo y del acceso, esto puede ser un radio de borde, una dimensión de chaflán o una comparación de perfil. Registre la referencia, sección o plano de inspección para que la siguiente muestra se mida en el mismo lugar. La rugosidad superficial no puede sustituir esta comprobación geométrica. 3. ¿Ha cambiado la textura superficial? Informe el parámetro especificado, como Ra u otro parámetro de perfil definido en el dibujo, junto con el instrumento y los ajustes del método. La documentación de NIST muestra que la geometría del palpador, el filtrado, el muestreo y la calibración afectan a una medición de perfil superficial. Mantenga constantes el método y la dirección de medición entre las muestras entrantes y procesadas. Registre el método junto con el número; no compare lecturas aisladas de ajustes desconocidos. Prepare una ficha de medición antes de la prueba Campo Qué registrar Por qué importa Pieza y característica ID de pieza, revisión del dibujo, ID de característica y ubicación de inspección Evita que las mediciones se desplacen a un área más fácil Condición entrante Dirección de la rebaba, daños visibles y lecturas de referencia Separa el cambio del proceso de la variación entrante Método de rebaba Método óptico/de perfil, dispositivo de fijación, dirección y regla de informe Hace repetible la decisión sobre la rebaba residual Método de borde Método de radio, chaflán o perfil y ref...

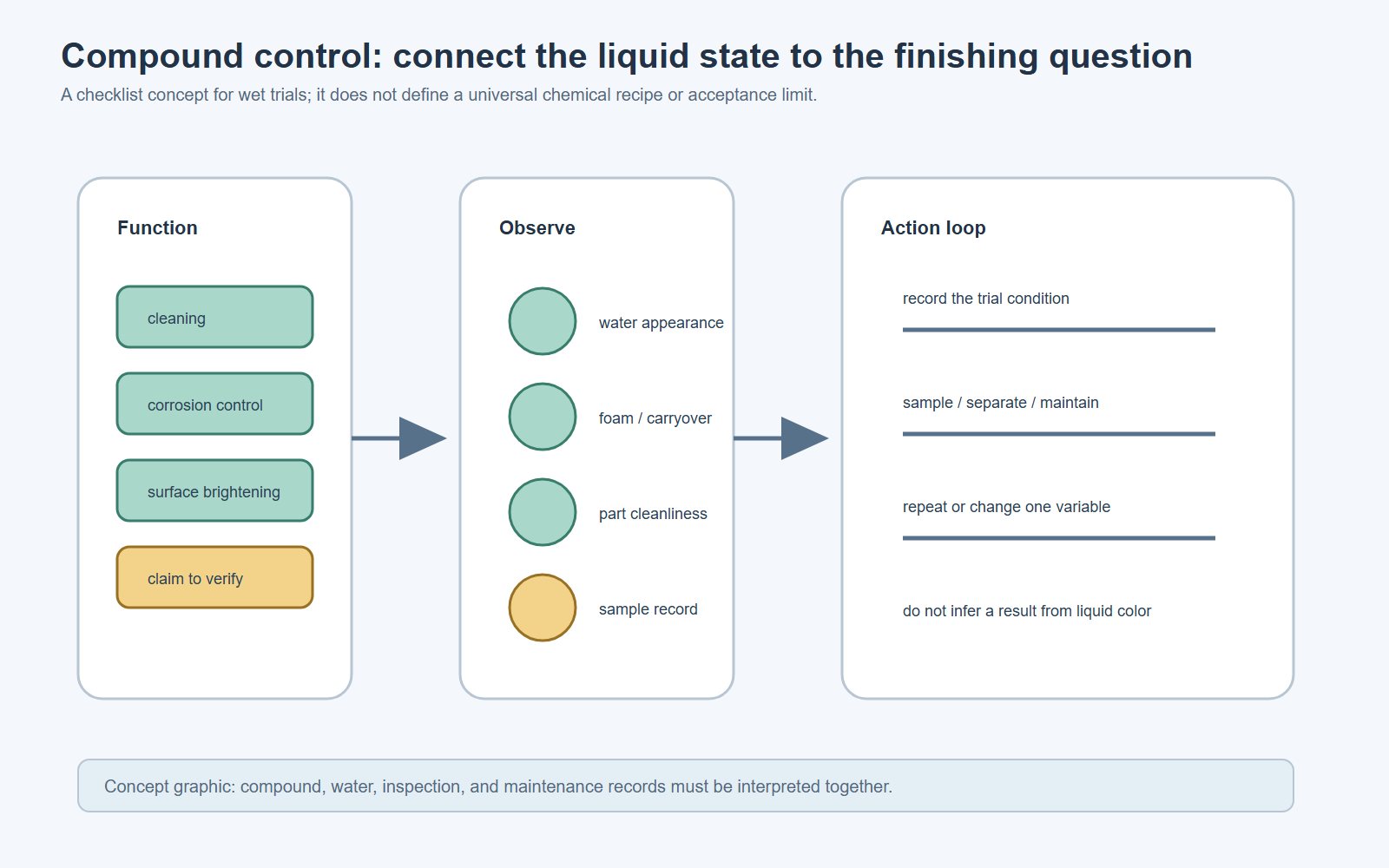

Control de agua y compuesto para acabado vibratorio: un método práctico de prueba El agua y el compuesto son variables del proceso, no suministros de fondo. En el acabado vibratorio en húmedo ayudan a arrastrar los residuos finos del medio y de la pieza de trabajo, mantener las superficies más limpias y favorecer el objetivo de acabado seleccionado. La combinación correcta depende de la máquina, el medio, el material de la pieza de trabajo, la contaminación de entrada y si el líquido se utiliza una sola vez o se recircula. Controle el agua y el compuesto con observaciones registradas; no existe una receta química universal ni un límite de aceptación que se aplique a todos los procesos. Defina qué debe hacer el sistema de líquidos Comience con el trabajo en lugar de con una cifra de dosificación. El sistema de líquidos puede necesitar eliminar residuos finos sueltos, transportar aceite o suciedad, mantener abierto el medio, reducir el riesgo de manchas, proteger un metal sensible o preparar piezas para el enjuague y secado. No debe suponerse que un compuesto seleccionado para un objetivo sea adecuado para otro material o proceso posterior. Registre una línea base reproducible Documente la máquina y la cuba o tanque, el tipo y condición del medio, el material de la pieza de trabajo, el aceite o suciedad de entrada, la disposición de la carga, la fuente de agua, la identidad del compuesto, el método de dosificación, la condición del flujo, el tiempo de proceso, el enjuague y el método de secado. Para agua recirculada, registre también el equipo de limpieza, las adiciones de reposición y la condición del líquido de retorno. Utilice los datos técnicos y la documentación de seguridad del proveedor para obtener orientación sobre manipulación y concentración. No copie una concentración o caudal de una máquina o material no relacionado. Un circuito de recirculación añade variables de limpieza, separación, reposición y mantenimiento que no existen en una prueba de paso único. Cambie una variable e inspeccione la respuesta Mantenga estables la pieza, el medio, la carga y la configuración de la máquina mientras cambia una variable del sistema de líquidos. Inspeccione piezas representativas y medios en intervalos planificados. Registre limpieza, espuma, manchas, residuos, carga del medio, cambios de olor o apariencia, signos de corrosión y la condición después del enjuague y secado. Más agua no es automáticamente mejor: puede cambiar el entorno de contacto y el comportamiento de lavado. Más compuesto tampoco es automáticamente mejor: el resultado depende de su función, compatibilidad y de la contaminación que entra en el proceso. Confirme cualquier ajuste con una prueba repetida de muestra. Separe las decisiones sobre agua de paso único y agua recirculada La operación de paso único envía líquido fresco a través del proceso y crea una corriente de efluente que debe gestionarse correctamente. La recirculación introduce separación de sólidos, compuesto retornado...
