Fabricante de equipos de acabado de superficies: planta, capacidad y sistema de calidad
Equipos fabricados en Xiamen desde 1992: sistemas vibratorios, de disco, de tambor, magnéticos y centrífugos, con los medios y los compuestos que los hacen trabajar.

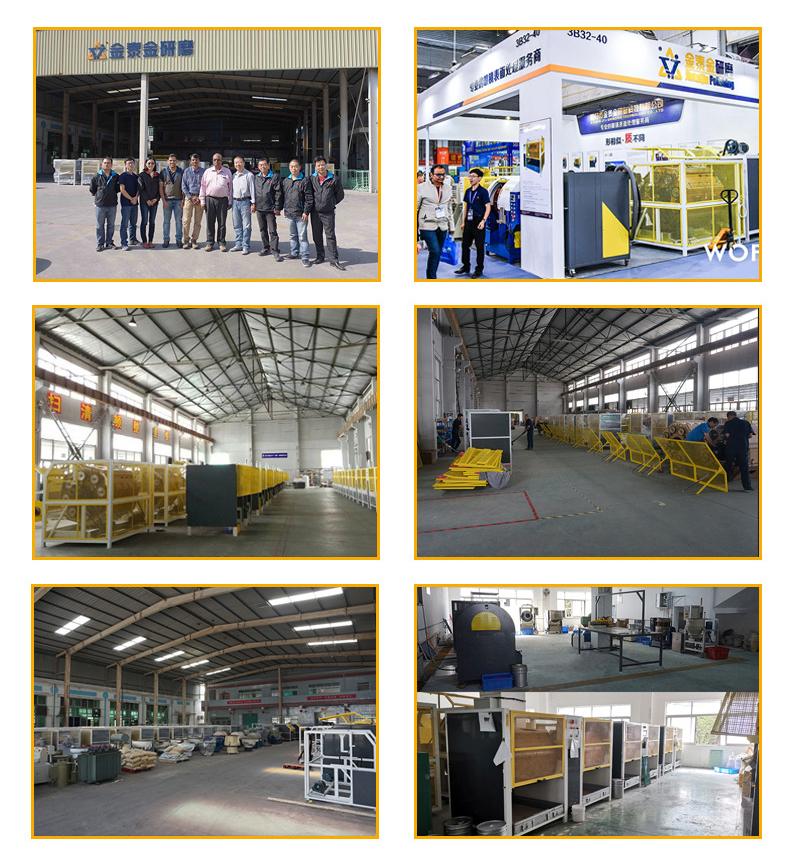

Planta e instalaciones
Jintaijin fabrica en No. 31, Xinchang Road, Xinyang Industrial Zone, Haicang District, Xiamen. La empresa se fundó en 1992 y la planta es de su propiedad, no alquilada, de modo que la nave de montaje, la zona de pruebas y la zona de expedición están bajo un mismo techo: una máquina puede pasar del montaje a una prueba en carga sin salir del edificio.

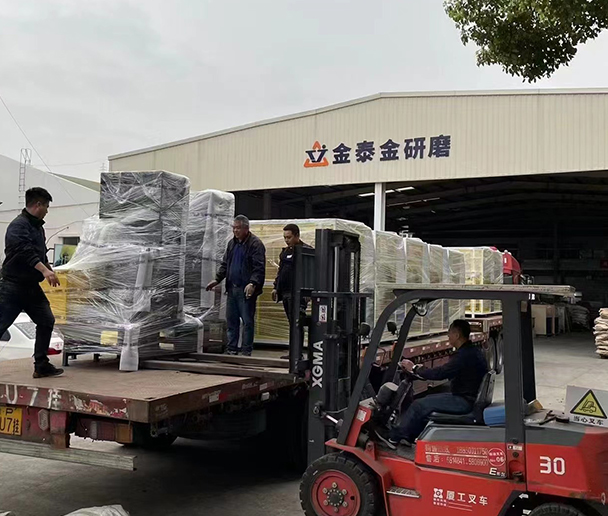

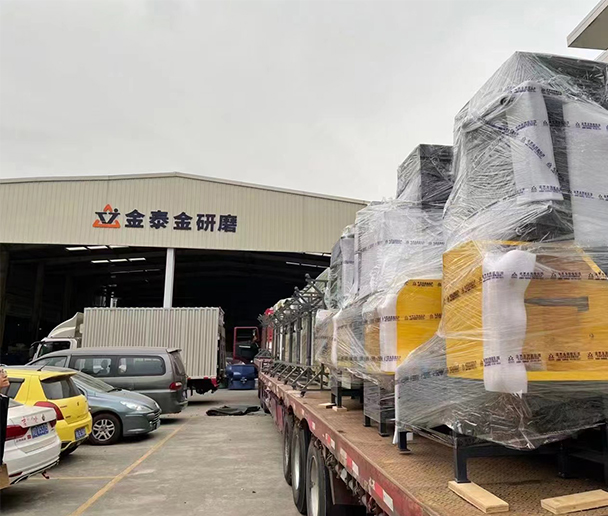

La parcela está cerca del puerto de Xiamen, y por eso funciona así la parte de exportación: una máquina puede embalarse, cargarse y estar en el mar pocos días después de la comprobación final. También es la razón por la que la dirección que figura en cada certificado y en cada manual es la misma.
Para qué sirve esta página es la otra mitad de la historia. La historia de la empresa y el equipo están en la página Sobre nosotros; lo que sigue es la ficha de capacidad del fabricante, escrita para quien tiene que decidir si un proveedor puede fabricar su volumen, con qué equipos, bajo qué sistema de calidad y con qué plazo de entrega. Todas las cifras que aquí se citan pueden comprobarse contra los certificados, los informes de examen de tipo y las páginas de producto, y las que todavía se están confirmando se nombran como tales en lugar de estimarse.
La superficie de la planta, el número de empleados y la producción mensual los está confirmando la empresa y se publicarán aquí como cifras y no como estimaciones.
Capacidad de fabricación
Hay dieciocho plataformas de máquina en producción, y son las dieciocho que abarcan los dos certificados de examen de tipo, así que la lista siguiente es una lista comprobada y no un catálogo. El certificado vertical cubre las máquinas que acaban la pieza en un movimiento ascendente o descendente; el horizontal cubre las máquinas que trabajan la pieza contra una herramienta giratoria.
| Informe de examen de tipo | Cobertura | Plataformas de máquina |
|---|---|---|
| SD-90049647 | Movimiento vertical, las máquinas vibratorias y las de tambor | CJS480A, CJS320, CJG480A, CJG320, BJ160B, BLG400, LX80B, PLG200, YJ500 |
| SD-90049648 | Movimiento horizontal, las máquinas de disco y las magnéticas | WFX50, LLG40, LLS120, LLS50, HG70A, CL40, ZL150, ZL300, ZL450 |
Qué significa esto para el plazo de entrega
Una máquina estándar de catálogo se fabrica y se expide en 25 a 35 días desde el anticipo. Una configuración bajo pedido —un tamaño de tambor poco habitual, una tensión especial, una protección a medida— tarda 45 a 60 días, y añadir un separador o un secador lo alarga otra vez. La fecha de construcción es lo que hay que planificar, porque el flete desde Xiamen es de 30 a 40 días por mar y no depende de nosotros acortarlo.
Sistema de calidad
La gama de máquinas está certificada por examen de tipo contra la Directiva de Máquinas 2006/42/EC por el UDEM International Certification Centre, contra EN ISO 12100 para la seguridad mecánica y contra EN 60204-1 para el equipo eléctrico, bajo los informes SD-90049647 y SD-90049648. El sistema de gestión de la calidad fue certificado conforme a GB/T 19001-2016 / ISO 9001:2015 por Zhongjian Certification Co., Ltd. bajo el certificado 00720Q05213R1S, con un alcance que cubre el diseño, el desarrollo y la producción de rectificadoras. El período de vigencia indicado en el certificado va del 2020-06-30 al 2023-06-29 inclusive, de modo que ya no está vigente. El grupo posee 24 derechos de propiedad intelectual concedidos: 1 patente de invención, 17 modelos de utilidad y 6 diseños.
Todo eso, con los números de certificado, las fechas y los números de patente, está en nuestra página Certificados y patentes, y cada número de allí se puede comprobar con el organismo que lo expide.
Los equipos que fabricamos
Las líneas con las que empezamos son las máquinas de tambor octogonal, los vibradores de tubo y la serie OBD, y detrás de ellas las máquinas de tambor rotatorio.
Máquinas de tambor octogonal
Tambor rotatorio de pulido con PLC automático, para desbarbado y acabado de superficie, con resultados gruesos y finos. El control es un PLC: se pueden guardar hasta doce soluciones de rectificado, y el tiempo y el modo de rectificado, la circulación del agua y la velocidad se fijan desde el panel.
Los modelos de esta línea están en la página de producto.
Se aplica a: Lotes de formas sencillas, con el ciclo fijado desde el panel
Máquinas de acabado vibratorio
Los tambores y las cubas vibratorias hacen pasar el medio en flujo por delante de la pieza, de modo que el desgaste es uniforme en toda la superficie y un lote entra de una vez.
| Modelo | Capacidad | Máquina |
|---|---|---|
| — | 60 / 80 / 100 L | Acabador vibratorio |
| — | 150 / 200 / 300 L | Máquina de bruñido vibratoria |
| — | 200 L | Máquina de acabado vibratorio con unidad de separación |
| — | 300 L | Tambor de pulido vibratorio |
| ZL350 | 350 L | Máquina de acabado vibratorio |
| — | 600 / 1200 L | Máquina de pulido vibratorio de metal |
| — | 600 / 900 / 1500 L | Máquina de pulido vibratorio |
| ZL600C | 600 L | Máquina de acabado vibratorio con separador |
Se aplica a: Desbarbado, pulido y bruñido
Máquinas de acabado de disco
La pieza se mantiene contra una herramienta giratoria, de modo que el desgaste es controlado y local, y no se reparte por toda la superficie.
| Modelo | Capacidad | Máquina |
|---|---|---|
| CF50 | 50 L | Máquina centrífuga de acabado de disco |
Se aplica a: Cuando el acabado se mide y no se juzga a ojo
Medios y compuestos
El medio y el compuesto deciden el resultado, y ambos son nuestros: medios cerámicos y plásticos tallados a medida de la pieza.
Los modelos de esta línea están en la página de producto.
Se aplica a: Todos los procesos anteriores
Vibradores de tubo
La máquina de tambor de madera trabaja el lote en tambores de madera, uno encima de otro, de modo que la pieza y el medio giran juntos durante un ciclo largo y la pieza nunca toca nada más duro que el propio medio.
| Modelo | Capacidad | Máquina |
|---|---|---|
| OBD-YG350 | 150 L × 2 tambores (total: 300L) | Máquina de pulido en seco con tambor de madera |
| OBD-YG450 | 150 L × 4 tambores (total: 600L) | Máquina de pulido en seco con tambor de madera |
Las capacidades de los tambores están tomadas de la página de producto de las máquinas de tambor rotatorio.
Se aplica a: Formas sencillas, en un tambor de madera, a volumen
Máquinas de acabado magnético
Una masa de agujas flexibles sigue el contorno de la pieza, de modo que entra en ranuras y fondos de rosca sin tocar un solo punto.
| Modelo | Capacidad | Máquina |
|---|---|---|
| OBD-30 | 30 kg pieza | Máquina de acabado magnético |
| OBD-100 | 100 kg pieza | Máquina de pulido magnético |
| OBD-360D | 8-10 kg pieza | Acabador magnético |
Las capacidades de pieza están tomadas de las páginas de producto de las máquinas de acabado magnético: OBD-30 (30 kg, una zona de trabajo de 1000 x 580 mm), OBD-100 (100 kg, 2300 x 680 mm) y OBD-360D (8-10 kg, un tambor de 400 x 250 mm).
Se aplica a: Rebabas en ranuras, taladros cruzados y fondos de rosca
Secadores centrífugos
Secar es un paso aparte después de un proceso en húmedo: la centrifuga lanza el agua y el aire caliente se lleva la película.
| Modelo | Capacidad | Máquina |
|---|---|---|
| OBD-35 | carga de 30 kg | Secadora centrífuga de aire caliente Eco |
| OBD-35A | carga de 35 kg | Secadora centrífuga de aire caliente Eco |
Las capacidades de carga están tomadas de las páginas de producto de las secadoras centrífugas: OBD-35 (30 kg, cesta de 400 x 300 mm) y OBD-35A (35 kg, cesta de 400 x 285 mm).
Se aplica a: Después de un proceso en húmedo, antes del embalaje
Toda la gama está en la página de equipos, y el medio que se usa en ella, en la de medios de rectificado y en la de medios cerámicos.
Sectores atendidos
Jintaijin trabaja para los sectores del metal y la herramienta, la tecnología médica, la óptica y los marcos de plástico, el titanio y las aleaciones de alta resistencia, y la construcción de máquinas. Las exigencias son distintas en cada caso, y los artículos de abajo tratan de las exigencias concretas de cada uno y no de las máquinas en general.
Metal y herramienta
Cuchillas, cinceles y herramientas de corte se desbarban y pulen antes de embalarse, y la exigencia es un filo constante a lo largo de muchas piezas.
Pulido de productos de aleación de aluminio → Pulido de aleaciones de aluminio: calidad superficial →
Tecnología médica
El instrumental quirúrgico y las componentes ortopédicas necesitan un acabado medible y una superficie libre de partículas procedentes de otro trabajo; los medios y compuestos para ese trabajo están apartados y no se comparten.
Acabado de piezas de instrumental médico sin arañazos ni residuos → Soluciones de pulido para un fabricante de tecnología médica →
Gafas y marcos de plástico
Los marcos de plástico no admiten un abrasivo grueso, y el fallo habitual no es la lentitud sino un marco turbio o deformado. El proceso consta de una etapa fina y de un pulido aparte, y los marcos se mantienen en movimiento para que no se calienten.
Pulir marcos de plástico sin blanquearlos ni deformarlos → Marcos de acetato: tambor en seco frente a tambor en húmedo →
Titanio y aleaciones de alta resistencia
El titanio es duro, se endurece con la deformación y capta contaminación de una carga destinada a otro material. Se trabaja con medios propios y un ciclo corto y frío, porque una pieza de titanio deformada se tira y no se retrabaja.
Pulir titanio sin arañazos ni deformación → Titanio aeronáutico: acabado centrífugo de disco →
Construcción de máquinas
Las piezas fundidas, las carcasas mecanizadas y las componentes hidráulicas se desbarban y se acaban antes del montaje, y la especificación suele ser una cifra de rugosidad y no el aspecto.
Electropulido frente a acabado vibratorio: coste y resultados →
Antes y después
En las dos imágenes se ven las mismas arandelas de acero inoxidable, fotografiadas en fábrica antes y después del acabado. Es la parte normal del trabajo y no un caso excepcional, y es la respuesta más clara a la primera pregunta de cualquier comprador: ¿cómo queda la superficie en una pieza que yo reconozco?
Cómo trabajamos
Seis pasos, y el cuarto es el que salva un proyecto. Una prueba con sus propias piezas elimina la especulación antes del pedido, y por eso la cotización que sigue es una cifra y no una estimación.
Las preguntas que un comprador quiere respondidas antes de la primera llamada —cuánto cuesta, cuánto tarda, cómo se elige la máquina, con qué medio se empieza— están contestadas una por una en nuestra FAQ de máquinas de acabado, y el desglose de costes está allí también.
Envíenos su pieza
Mande una foto de la pieza, el material y el acabado que necesita. Le responderemos con la máquina, el medio y el tiempo de ciclo que usaríamos para ella.
Enviar la pieza →Todo lo que se cita aquí es una cifra comprobable: las plataformas de máquina contra los dos informes de examen de tipo, los certificados de calidad y los 24 derechos de propiedad intelectual en la página Certificados y patentes, los modelos y las capacidades en las páginas de producto del sitio, los plazos de entrega en la FAQ y la dirección en los propios certificados. La superficie de la planta, el número de empleados, la producción mensual y los países de exportación los está confirmando la empresa y se añadirán aquí como cifras. Nada de esta página es una estimación presentada como un hecho.
