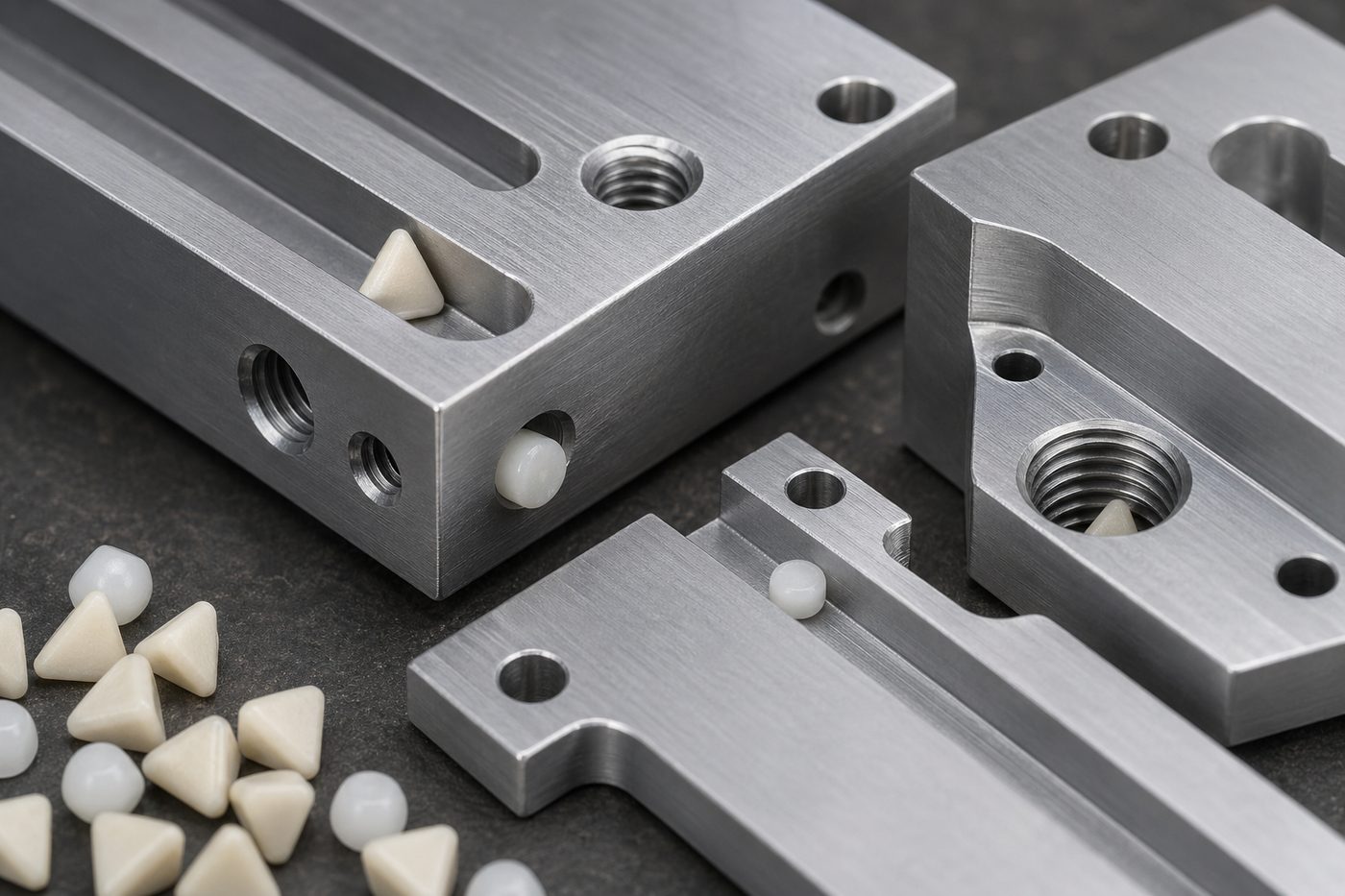

html Cómo elegir el tamaño del medio para orificios pequeños, ranuras y cavidades internas Cómo elegir el tamaño del medio para orificios pequeños, ranuras y cavidades internas Respuesta corta: elija el medio más pequeño que alcance la característica requerida y que aún pueda separarse de forma fiable. Un chip más pequeño puede mejorar el acceso, pero también puede alojarse en un orificio, pasar por una ranura, ralentizar la separación o cambiar la intensidad de contacto. Por lo tanto, el tamaño correcto es una decisión de geometría, defectos, máquina e inspección, no una simple regla de «más pequeño es mejor». Importante: confirme el acceso del medio y la separación en piezas representativas. Un tamaño de catálogo no demuestra que una forma determinada pasará por su característica sin quedar atrapada. 1. Mapee la característica antes de seleccionar el medio Registre la abertura más pequeña, el ancho de la ranura, la profundidad de la cavidad y la longitud del paso. También marque las roscas, las caras de sellado, las superficies cosméticas y los bordes que no deben redondearse en exceso. La dimensión crítica a menudo no es el diámetro nominal del orificio: una entrada en ángulo, una rebaba, un orificio transversal o una cavidad ciega pueden reducir el paso utilizable. Orificios pasantes: compruebe las rebabas de entrada y salida, las secciones transversales y la posibilidad de que un chip pase y quede atrapado en otro lugar.Ranuras: compare la dimensión más corta de la ranura con la sección transversal más pequeña y la orientación del medio.Cavidades ciegas: compruebe si el medio puede entrar, circular y salir sin acumularse en el fondo.Canales internos: confirme que el objetivo del proceso sea alcanzable; el contacto superficial dentro de un canal puede ser irregular. 2. Utilice una evaluación de ajuste y función, no solo una etiqueta de tamaño PreguntaPor qué importaVerificación de prueba ¿Puede entrar el medio?Una forma grande o mal orientada puede no llegar nunca a la rebaba.Marque la entrada y la salida; inspeccione después de un ciclo corto. ¿Puede salir el medio?Los chips atrapados crean retrabajo, contaminación y riesgo para el cliente.Cuente las piezas retenidas después de la separación y el lavado. ¿Puede proteger el borde?Un contacto demasiado pequeño o demasiado afilado puede aumentar el redondeo del borde.Mida el radio del borde y las dimensiones críticas. La forma del medio cambia la sección transversal efectiva. Los cilindros, triángulos, formas cortadas en ángulo y formas plásticas no entran en la misma característica de la misma manera. Seleccione la forma y el tamaño juntos, y después compruebe la circulación y el método de separación de la máquina. 3. Equilibre el acceso con el atrapamiento y la separación Reducir el tamaño del medio puede mejorar el acceso, pero puede hacer que la separación sea más lenta, especialmente cuando la pieza de trabajo tiene muchas aberturas pequeñas o cuando el medio se acerca al tamaño de la característica. Revise el método de separación por pantalla, magnético, flujo o vibración de la máquina antes de aprobar un grado de medio fino. La guía de medios cerámicos frente a plásticos explica por qué la familia y la forma del medio deben considerarse junto con la geometría. No dependa únicamente de la sacudida visual para extraerlos. Utilice una comprobación de retención definida, como una muestra contada, un paso de lavado o una inspección controlada de las cavidades. El método de aceptación debe coincidir con el riesgo de la pieza y los requisitos del cliente. 4. Haga coincidir el tamaño con el defecto de entrada y el acabado objetivo Un chip de medio pequeño puede alcanzar una cavidad, pero carecer de la masa o la acción de corte necesarias para eliminar una rebaba pesada. Por el contrario, un medio grande y agresivo puede eliminar material rápidamente en un borde expuesto mientras no alcanza la característica interna. Separe los objetivos: la eliminación de rebabas internas, el suavizado de superficies, el redondeo de bordes y el pulido final pueden requerir diferentes etapas o conceptos de máquina. Para piezas delicadas o de alto valor, compare el acabado a granel con un proceso que sujeta la pieza de trabajo, como el acabado por arrastre o por flujo. La elección de la máquina debe seguir la geometría y el riesgo de daño, no solo la etiqueta del medio. 5. Una prueba repetible de tamaño de medio Mida y registre la abertura más pequeña, la profundidad y la longitud del paso.Seleccione dos formas candidatas y dos tamaños que puedan separarse con el equipo disponible.Realice una prueba de acceso corta y luego inspeccione cada cavidad crítica para detectar medios retenidos.Mida la eliminación de rebabas, el radio del borde, la rugosidad o el acabado visual según lo especificado.Ejecute nuevamente el mejor candidato con una muestra nueva para confirmar la repetibilidad.Documente el medio, la máquina, la carga, el compuesto/agua, el tiempo de ciclo y el método de separación. el registro de prueba de muestra de acabado en masa para documentar la decisión de tamaño y los criterios de liberación. Para opciones más amplias de capacidad de máquina, consulte la guía de selección de tazones y tinas. Lista de verificación del compradorAbertura más pequeña, ancho de ranura, profundidad de cavidad y longitud del pasoAltura de rebaba inicial y radio de borde objetivoMaterial, dureza, dimensiones críticas y caras cosméticasForma y tamaño del medio candidato, y método de separaciónTipo de máquina, relación de carga, compuesto/agua y tiempo de cicloMétodo de aceptación de retención y criterios de liberación documentados ¿Necesita ayuda para seleccionar medios para características internas?Envíe el plano de la pieza o fotos, el paso más pequeño, la rebaba inicial y el acabado objetivo. Podemos ayudar a definir una prueba de acceso, separación e inspección antes de finalizar el equipo o los medios.Contacte con SurfacePolish para una revisión del proceso Esta guía es un marco de selección de procesos. El tamaño, la forma del medio y el ciclo final deben confirmarse en piezas representativas.
