Cómo elegir medios cerámicos frente a plásticos para piezas de aluminio, latón y acero

Respuesta corta: elija medios cerámicos cuando la prioridad sea el corte controlado, la eliminación de rebabas o el redondeo de bordes; elija medios plásticos cuando se necesite un proceso de menor impacto y contacto más ligero para metales más blandos, superficies cosméticas o una etapa de acabado más fina. La elección correcta aún depende de la geometría de la pieza, los defectos iniciales, el acabado objetivo, el movimiento de la máquina y los resultados de las pruebas.

1. Comience con el objetivo del acabado

Separe el objetivo en una meta principal y cualquier meta secundaria:

• Desbarbado: eliminar una rebaba definida sin dañar roscas, orificios o caras de sellado.
• Redondeo de bordes: crear un radio de borde controlado en lugar de simplemente hacer que el borde sea “liso”.
• Suavizado: reducir picos y mezclar marcas de mecanizado o fundición.
• Pulido: mejorar el brillo o reducir la rugosidad después de un preacabado adecuado.
• Limpieza: eliminar aceite, cascarilla o residuos sueltos sin procesar en exceso la pieza.

La investigación abierta relaciona la eliminación de material y la topografía superficial con los contactos de partículas, los parámetros del proceso y la condición inicial de la superficie. Por eso, el mismo medio puede comportarse de manera diferente en dos piezas que parecen similares pero tienen distinta altura de rebaba, dureza o geometría.

2. Cerámico frente a plástico: una comparación práctica

Esta comparación es un marco de selección sintetizado a partir de orientación oficial sobre medios y estudios abiertos de acabado; no garantiza que todas las formulaciones cerámicas o plásticas se comporten de manera idéntica.

3. Combinar el medio con el material y la geometría

Aluminio

El aluminio a menudo necesita suficiente acción de corte para eliminar rebabas, pero un impacto excesivo o una química inadecuada pueden crear daños estéticos o residuos. Comience con una prueba menos agresiva cuando la pieza tenga paredes delgadas, caras visibles o superficies de sellado. Use un tamaño de medio lo suficientemente pequeño para alcanzar las características requeridas, comprobando al mismo tiempo que no pueda quedar alojado en orificios o ranuras.

Latón

Las válvulas y accesorios de latón requieren protección de las roscas, asientos y caras de sellado. La cerámica puede ser adecuada para la eliminación controlada de rebabas, mientras que el plástico puede ser preferible para una etapa de acabado más ligera. Mantenga claro el objetivo: el desbarbado seguro para roscas es diferente del pulido cosmético brillante. Consulte la guía existente de válvulas y accesorios de latón para conocer los riesgos específicos de las piezas.

Acero y acero inoxidable

Las piezas de acero pueden tolerar una acción de corte más intensa que muchas aleaciones blandas, pero el resultado requerido puede seguir siendo una rotura controlada de bordes en lugar de la máxima eliminación de material. Para sujetadores pequeños, compare la eliminación de rebabas, el estado de las roscas y la separación del medio en el mismo registro de prueba. Use la guía de desbarbado de sujetadores pequeños como contexto de aplicación.

4. Forma, tamaño y los tres modos de fallo que se deben comprobar

Forma del medio y acceso

Los cilindros, triángulos, formas cortadas en ángulo y otras geometrías se comportan de manera diferente en ranuras, orificios y áreas empotradas. Un tamaño de medio más pequeño puede mejorar el acceso, pero también puede aumentar la dificultad de separación o el riesgo de que quede alojado. Elija el medio más pequeño que pueda separarse de forma fiable después del proceso, no simplemente el medio más pequeño disponible.

Impacto entre piezas

Una carga mixta, una cobertura insuficiente de medio o un movimiento de máquina inadecuado pueden permitir que las piezas se golpeen entre sí. Inspeccione las caras estéticas, las paredes delgadas y las características afiladas después de cada etapa de prueba. Si el daño por contacto es inaceptable, investigue la fijación, una familia de máquinas diferente o una combinación de medio/proceso de menor impacto.

Redondeo excesivo de bordes

El desbarbado y el redondeo de bordes no son lo mismo que eliminar la mayor cantidad posible de material. Registre la altura de las rebabas antes del procesamiento y el radio del borde después del procesamiento. Si el radio del borde aumenta más allá de los requisitos del plano o del ensamblaje, reduzca la intensidad de corte, el tiempo de ciclo o la agresividad del medio antes de cambiar todo el concepto de máquina.

5. Elección de máquina y compuesto

El medio no puede seleccionarse de forma independiente de la máquina. Un tazón, una cuba, un tambor rotatorio, una unidad centrífuga, un acabado por arrastre o un pulidor magnético crean un patrón de contacto diferente. Para una decisión más amplia entre tazón y cuba y sobre capacidad, use la guía existente de selección de máquinas vibratoriasPara componentes pequeños de precisión y pasadores magnéticos, compare la página de máquinas de pulido magnético.

Los procesos húmedos también dependen del estado del agua y del compuesto. Controle la concentración, la espuma, la contaminación, el pH o la conductividad cuando sean relevantes para el proceso. El acabado en seco utiliza una lógica de control diferente: el medio, la pasta o el polvo, la extracción de polvo y el mantenimiento del orden deben evaluarse en conjunto. No transfiera directamente un ciclo de proceso húmedo a un medio seco.

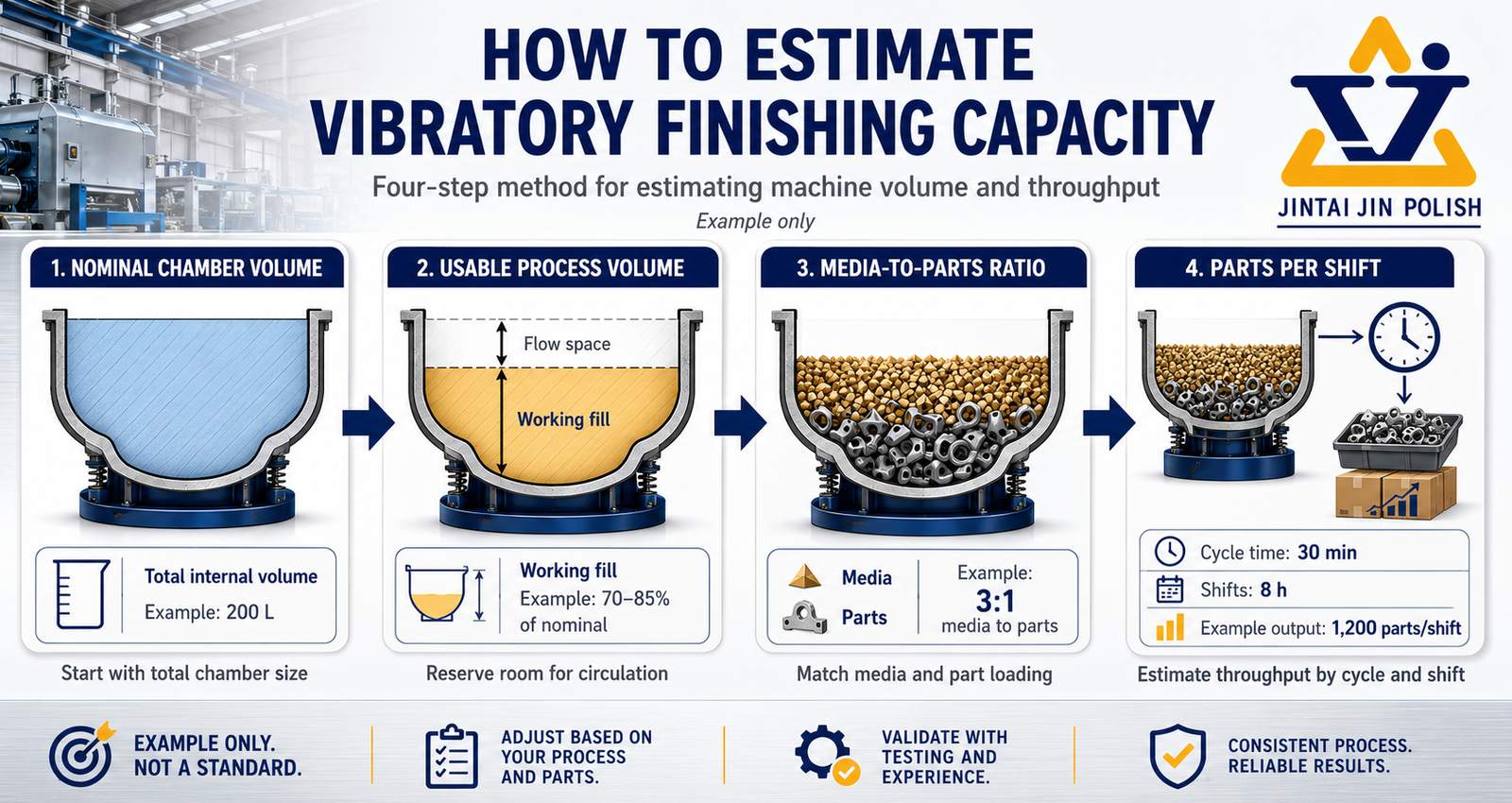

6. Método de prueba de muestra que los compradores pueden repetir

1. Defina la condición de entrada: material, dureza si se conoce, altura de rebaba, defectos superficiales y dimensiones críticas.
2. Marque las zonas críticas: roscas, orificios, caras de sellado, caras estéticas y bordes que requieran un radio definido.
3. Realice una pequeña matriz: cerámica frente a plástico, dos tamaños de medio y dos tiempos de ciclo. Cambie una variable a la vez siempre que sea posible.
4. Registre el tipo de máquina, la proporción de carga, el llenado de medio, el estado del compuesto/agua, la velocidad o frecuencia y el tiempo de ciclo real.
5. Mida la altura de las rebabas, el radio del borde, Ra/Sa cuando se especifique, los defectos visuales y el rendimiento de separación del medio.
6. Conserve muestras y fotografías junto con el registro de prueba. Apruebe una receta solo después de que las pruebas repetidas muestren resultados estables.

Use el registro de prueba de muestra de acabado masivo imprimible para mantener la comparación auditable.

7. Lista de comprobación del comprador antes de solicitar una cotización

• Material de la pieza, dureza y estado superficial
• Dimensiones de la pieza, peso, tamaño del lote y objetivo de producción
• Orificio/ranura más pequeño y cualquier riesgo de alojamiento del medio
• Bordes críticos, roscas, caras de sellado y superficies estéticas
• Altura objetivo de la rebaba, radio del borde, rugosidad o estándar visual
• Preferencia de proceso húmedo o seco, gestión del agua y requisitos de separación
• Fotos o dibujos que se puedan compartir para una prueba de muestra

Base de fuentes y límite de evidencia

Este artículo sintetiza información técnica pública de Rösler, OTEC y Walther Trowal junto con investigaciones abiertas sobre eliminación de material, condiciones de contacto, medición de rugosidad y posprocesamiento de fabricación aditiva. Las páginas de los fabricantes describen sus propios sistemas y consumibles; los resultados de investigación se aplican a sus condiciones de prueba indicadas. Los parámetros de producción, las garantías de acabado y las declaraciones de cumplimiento requieren una prueba con una muestra representativa.
