Medios cerámicos: granulometrías, tamaños y cuándo la cerámica es la elección equivocada

"Medio cerámico" es un nombre, no una especificación. Bajo él hay cuatro cuerpos diferentes — corindón fundido marrón, cerámica, porcelana de alúmina y porcelana de alta frecuencia — repartidos en seis granulometrías de corte y un rango de tamaño que empieza en 1.3×3 mm y termina en 30×30 mm. Un triángulo de corte en ángulo de 30×30 mm en las granulometrías gruesas y una cuenta de porcelana de 2 mm en las granulometrías de acabado se venden ambos como medio cerámico, y uno de ellos destruirá una carcasa fina de aluminio que el otro debía proteger.

Esta página le da las letras de granulometría que realmente tenemos en stock, el tamaño en que se fabrica cada forma y los rasgos de la pieza donde la cerámica es la elección equivocada. Está escrita para que usted pueda redactar una línea de medios en un pedido que un proveedor pueda cotizar y un inspector pueda verificar.

Lo que se ve cuando "medio cerámico" se compró como nombre

Cuatro síntomas explican la mayoría de las reclamaciones de medio cerámico que resultan no ser problemas de máquina:

El segundo es el error caro. Un comprador pide una cerámica fina porque el plano dice "pulir", corre cuatro horas, obtiene una superficie gris mate y concluye que la máquina es débil. Lo que pasó es que la granulometría fina nunca tuvo el corte para eliminar las marcas de mecanizado, y el ciclo largo solo las pulió por encima.

Por qué el nombre falla: tres ejes detrás de una palabra

El medio cerámico se especifica en tres ejes, y el nombre comercial colapsa los tres en una sola frase.

Eje uno — el cuerpo. El corindón fundido marrón es el que corta. La cerámica (el cuerpo de alúmina) está en el medio. La porcelana de alúmina y la porcelana de alta frecuencia son cuerpos de acabado, y las formas irregulares 3P / 3P-1 son cuerpos de prepulido y de abrillantado final.

Eje dos — la letra de granulometría. Nuestra gama de rectificado húmedo usa seis granulometrías: VR (muy gruesa, máximo arranque de material), R (gruesa, corte pesado), N (normal, procesamiento estándar), NF (normal fina, calidad intermedia), F (fina) y FF (acabado fino). La gama de rectificado en seco usa otras seis: VR, R, M (media, acabado general), MF (media fina, prepulido), F y FF. Las letras no son intercambiables entre las dos columnas — una tabla húmeda no tiene M ni MF, una tabla seca no tiene N ni NF.

Eje tres — tamaño y forma. Mismo cuerpo y misma granulometría, con un tamaño de diferencia, se comportan de forma distinta en una pieza con un rasgo de 3 mm.

Así es como se ve en la gama real:

Lea esa tabla como un mapa de lo que puede y no puede pedir. No hay bola cerámica de corte grueso por encima de 20 mm. No hay triángulo de acabado fino en corindón fundido marrón. Si una cotización le ofrece una pieza de 30×30 descrita solo como "cerámica fina", pregunte qué cuerpo y qué letra, porque las dos afirmaciones están en tensión.

Las páginas de producto individuales llevan la misma matriz: la gama cerámica de corte rápido es donde están impresas la clave de granulometrías y ambas tablas, la gama de pulido fino lleva el extremo de acabado, y la página cuentas cerámicas / bolas de porcelana de alúmina cubre los cuerpos de abrillantado. La vista de categoría está en medios cerámicos.

Compruebe esto antes de redactar la línea de medios

Cinco puntos, tomados del plano, deciden toda la especificación:

1. El rasgo más pequeño. Taladro más pequeño, ranura más estrecha, paso de rosca más fino. El medio no debe ser mayor que aproximadamente un tercio de esa dimensión. Un taladro ciego de 3 mm significa medio por debajo de 3 mm, lo que significa las granulometrías finas y un ciclo más largo — no hay forma de evitarlo.
2. El material a quitar, en milímetros. No "desbarbar" sino cuánto material tiene que irse. Esto fija la granulometría y el tiempo mucho más que el nombre del material.
3. Qué caras no pueden cambiar. Estéticas, de sellado, flancos de rosca, alojamientos de rodamiento. El medio no sabe qué cara importa, y una granulometría gruesa en una cara estética es un lote desechado en lugar de un retrabajo.
4. La rigidez propia de la pieza. Por debajo de unos 0.5 mm de pared el riesgo es la deformación, no el corte.
5. Qué ocurre aguas abajo. Galvanizado, anodizado, montaje, inspección. Dos lotes pulidos a un color base ligeramente distinto fallarán una comprobación de apariencia de galvanizado aunque ambos se vean bien en la bandeja.

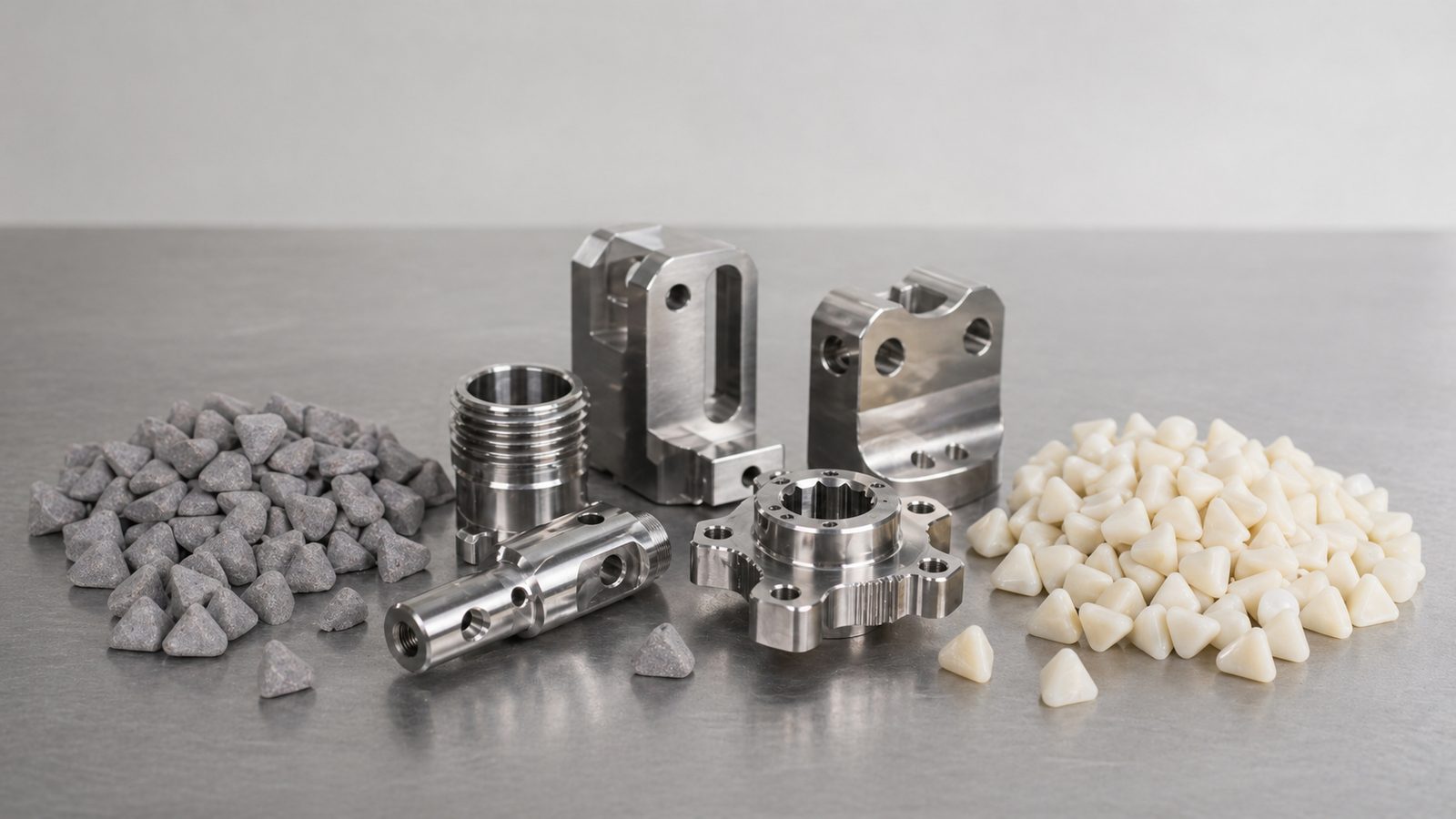

Cuerpos cerámicos, de porcelana y plásticos tal como se suministran. El interés de esta fotografía en una página de medios cerámicos es la comparación: los cuerpos blancos son las granulometrías de porcelana de alúmina más alta y los cuerpos coloreados son de aglomerante plástico, y ambos se comportan de forma distinta en la misma pieza con el mismo tamaño nominal. Comprar solo por el color del cuerpo es donde fallan la mayoría de los primeros ensayos.

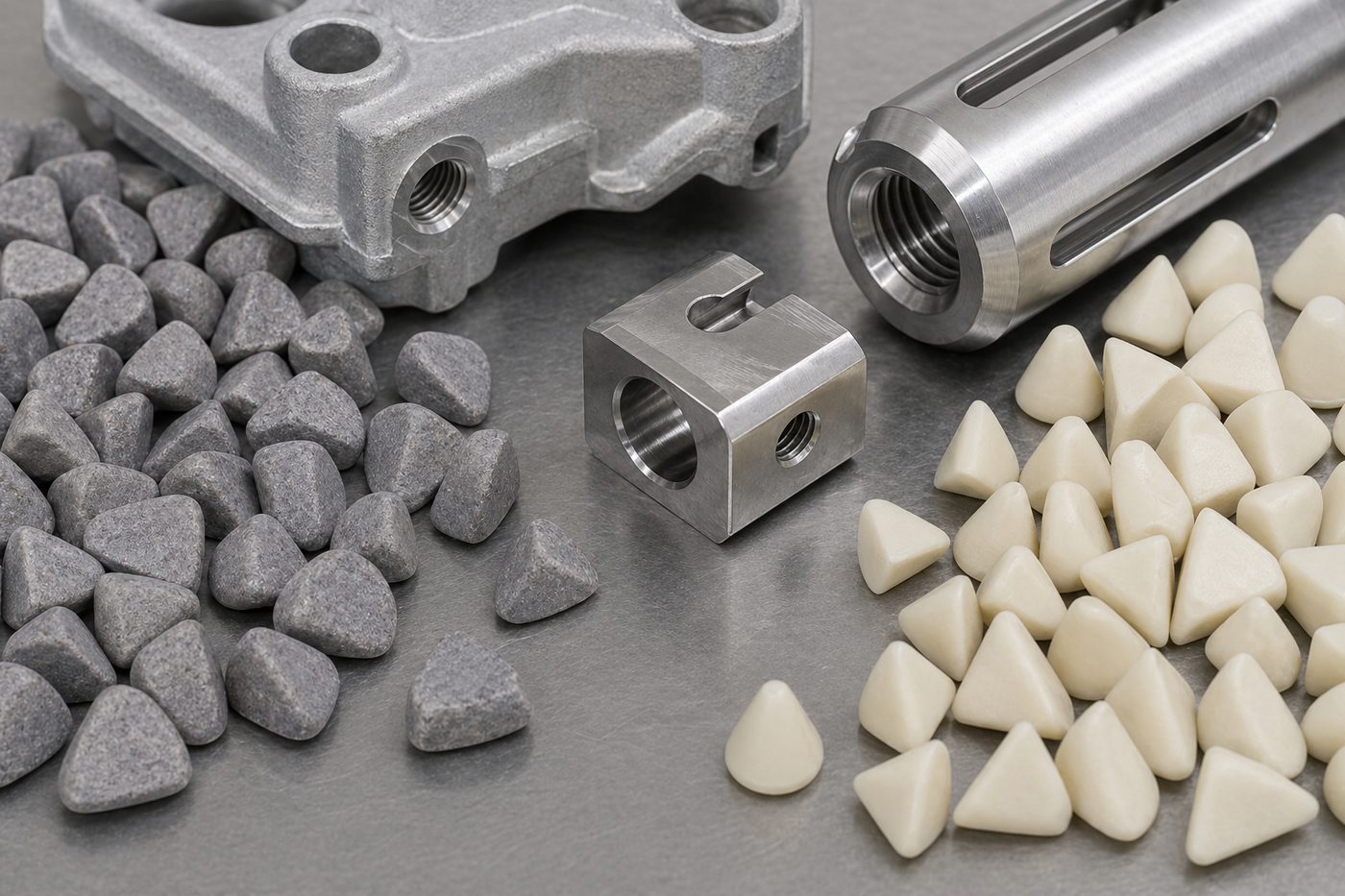

Geometría del borde de cerca. Un cuerpo cerámico conserva sus aristas mucho más tiempo que uno plástico, por eso la cerámica sirve para ciclos largos en aleaciones duras y por eso la misma forma en plástico es la opción más segura en aluminio o pared fina.

Cerámica o plástico: la decisión, con los números

Esta es la decisión que realmente plantea el término de búsqueda, y puede reducirse a una banda. Nuestras granulometrías cerámicas habituales van de 3 a 10 mm mientras que el plástico va de 10 a 25 mm — el plástico es mayor porque es más ligero, y la energía de contacto es lo que ve la pieza, no la dimensión.

La regla que sobrevive al contacto con el taller: elija cerámica cuando hay que quitar material y la geometría debe mantenerse; elija plástico cuando la pieza es el elemento frágil del proceso. Si ambas son ciertas — una rebaba pesada en una pieza blanda y fina —, la respuesta es un proceso de dos etapas con un corte cerámico y un acabado plástico o de porcelana, no una carga de compromiso.

También hay una trampa de coste que merece nombrarse. La cerámica cuesta más por kilogramo, así que un comprador que cambia a plástico para ahorrar en la línea de medios a menudo gasta más en total, porque el ciclo se alarga y las piezas por hora bajan. La comparación para piezas de aluminio, latón y acero trabaja el lado del material de la misma decisión; esta página trata del lado de los medios.

Cómo especificarlo para que se pueda cotizar e inspeccionar

• Dé la letra de granulometría, no un adjetivo. "Fina" no es pedible. "FF, columna húmeda" sí lo es. Y diga qué columna, porque una letra de la tabla húmeda en un trabajo en seco es una entrega no conforme que parece un error del proveedor y en realidad es un error de especificación.
• Dé el tamaño como un corte, no como un número único. Una granulometría como 2 mm a 4 mm abarca una dispersión que importa en un rasgo fino, y un tamaño de número único invita a un envío en el límite superior de la tolerancia.
• Dé la forma y la intención de cortar o bruñir. Un triángulo de corte corta una esquina; una bola bruñe una cara. El mismo tamaño en dos formas no es intercambiable en una pieza con rasgos mixtos — la guía de formas lo desglosa forma por forma.
• Pida la cantidad como cifra de consumo. La vida del medio va de unas 20 a 200 horas de funcionamiento según material y ciclo. Un rango tan amplio significa que la cifra tiene que venir de su trabajo, y un proveedor que no puede indicar el consumo previsto en kilogramos por 100 horas no le está dando una cifra utilizable. Esa es la cifra que determina su coste por pieza.
• Conozca las señales de recambio. El acabado deja de mejorar, la pieza empieza a mostrar una neblina gris mate y el tiempo de ciclo sube alrededor de un 20% para el mismo resultado. El relleno restaura el corte; un cambio completo en un intervalo definido es más reproducible que mezclar medio nuevo con viejo.
• Fije la secuencia de etapas. El desbarbado ligero corre 10 a 20 minutos y el pulido de alto acabado corre 2 a 8 horas, y esas dos son etapas distintas con cargas distintas — no un solo ciclo largo.

La regla de tamaño y la interacción entre forma y atascamiento se tratan con más profundidad en cómo fijar el tamaño de medio para taladros pequeños, ranuras y cavidades. Una advertencia: un ciclo publicado presupone un material y un arranque que pueden no ser los suyos, así que trate cualquier tabla — incluida la nuestra — como el punto de partida de un ensayo y no como una promesa.

Dónde el medio cerámico es la elección equivocada

Esta es la parte que la mayoría de los proveedores omite, y de ahí vienen la mayoría de los ensayos fallidos:

• Paredes por debajo de unos 0.5 mm. El riesgo no es el corte; es la deformación. Un proceso de alta energía doblará la pieza antes de pulirla. Reduzca la energía o cambie de familia de máquina — acortar el ciclo no lo arregla.
• Aluminio blando con cara estética. La masa de la cerámica marca una aleación blanda que una carga plástica habría dejado limpia. El fallo parece un defecto de máquina y es un defecto de peso del medio.
• Acetato y termoplásticos blandos. Un proceso cerámico húmedo mantiene la pieza en un baño caliente; el acetato se deforma de forma permanente, y la deformación no sale. La mayoría del trabajo de monturas es en seco exactamente por esta razón.
• Roscas finas con tolerancia de paso. El medio se traba en una rosca fina. Use un cilindro pequeño de porcelana de alta frecuencia (1.3×3 a 4×14 mm es el rango que tenemos), enmascare la rosca, o acepte que el conformado de rosca viene después del acabado.
• Taladros ciegos y cavidades profundas. El medio entra y no sale. Planifique el paso de separación y limpieza antes de comprar la carga.
• Titanio y otras aleaciones que endurecen por deformación. La carga tiene que ser dedicada y mantenerse limpia, porque la contaminación traída de otro trabajo aparece como arañazos en una superficie que no puede pulirse fuera.

Qué preguntar antes de aprobar la cotización

1. Un ensayo con muestra en su pieza más desfavorable, no en la media. Envíe piezas representativas incluida la peor, el material, el acabado que necesita y el acabado que aceptará; la devolución debe ser el acabado más el tiempo de ciclo más el consumo de medio medido. Eso vale más que cualquier pieza de muestra.
2. Una norma de aceptación escrita antes del ensayo. Qué cuenta como arista aprobada, qué caras están protegidas, cómo se mide la rugosidad. Un ensayo sin norma de aceptación solo le dice cómo se ve.
3. La granulometría, el corte de tamaño y la forma en la línea de pedido. No "medio cerámico" — la letra, el rango de dos números, el nombre de la forma.
4. La cifra de consumo en kilogramos por 100 horas, para que el coste por pieza pueda calcularse en lugar de estimarse.
5. El plazo de entrega frente a su plan de producción. Una máquina estándar se entrega en 25 a 35 días desde el pago inicial y una configuración a medida en 45 a 60 días; los medios y el compuesto enviados con la máquina añaden alrededor de una semana, y el flete marítimo de Xiamen a Europa o Norteamérica suma aproximadamente 30 a 40 días más. Los medios en pedido propio son una línea mucho más corta, y vale la pena pedirlos con la máquina para que el primer ensayo pueda correr a la llegada — el embalaje estándar incluye un juego inicial de medios y compuesto.
6. Pedido mínimo y condiciones. Una unidad es el pedido mínimo, y las condiciones normales son 30% de anticipo con el saldo contra los documentos de envío.

Preguntas frecuentes

¿Es siempre la cerámica la opción más rápida? Arranca material más rápido por hora, pero no siempre es la ruta más barata. En una pieza blanda y fina, la carga plástica más lenta acaba en una pasada mientras la carga cerámica daña la pieza y el lote se repite o se desecha.

¿Puedo usar una granulometría cerámica tanto para desbarbar como para pulir? No. Las granulometrías gruesas tienen el corte y dejan una superficie que necesita una etapa más fina; las finas no tienen corte y no eliminarán una rebaba. Una secuencia de dos granulometrías cuesta menos que un ciclo largo en la granulometría equivocada.

¿Qué controla realmente la letra de granulometría? El aglomerante y el abrasivo del cuerpo, y a través de ellos cuánto material arranca el medio por hora y cuánta geometría de la pieza sobrevive al proceso. Por eso la letra tiene que figurar en el pedido.

¿Por qué las tablas húmeda y seca usan letras distintas? Son dos productos separados y dos sistemas de clasificación separados: la columna húmeda va VR / R / N / NF / F / FF y la columna seca va VR / R / M / MF / F / FF. Mezclar una letra de una en la otra es un error de pedido común y caro.

¿Pueden suministrar medio según especificación del cliente? Sí, y es normal cuando una pieza tiene un material controlado o una auditoría de proveedor ha fijado el consumible. La especificación tiene que ser una granulometría, un corte de tamaño, una forma y un comportamiento de corte o bruñido — "hágalo como esta muestra" no se puede pedir ni inspeccionar.
